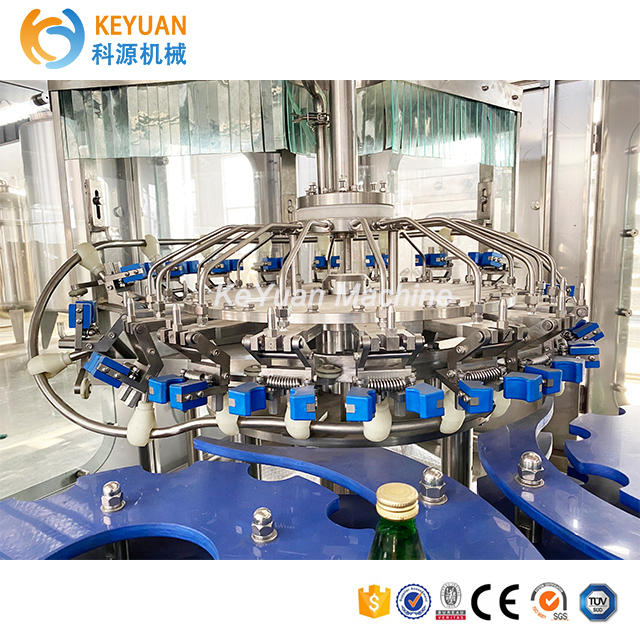

1. Деталь для мытья бутылок
После того, как бутылка попадает в главную машину, она поступает в ополаскиватель бутылок через звездочку трансмиссии, а зажим бутылки зажимает горлышко бутылки и поворачивается на 180 ° вдоль направляющей для промывки бутылки, так что горлышко бутылки направлено вниз.В определенной зоне ополаскивателя (определяемой водораспределительной тарелкой - вода для ополаскивания подается в водораспределительную тарелку насосом воды для ополаскивания, а затем по 24 трубопроводам распределяется в зажим ополаскивателя с помощью водораспределительной тарелки) происходит ополаскивание. насадка зажима распыляется стерильной водой для промывания бутылочки изнутри.После ополаскивания и слива бутылку переворачивают на 180° по направляющей под зажимом бутылочного зажима так, чтобы горлышко бутылки было вверху.Промытые бутылки выводятся из ополаскивателя через переходную стальную шкалу (ополаскивание чистой водой) и направляются на следующий процесс – розлив.
2. Часть наполнения бутылки
При наполнении бутылка поднимается цилиндром, а высокоскоростная работа стабильна и надежна.Сжатый воздух подключается к подъемному цилиндру через распределитель воздухозаборника.Во время работы сжатый воздух впрыскивается в полость А цилиндра через трубку нагнетания воздуха, так что цилиндр поднимается вверх.После того, как горлышко бутылки поднимается, наполнительный клапан открывается, чтобы начать наполнение.Когда достигается установленный уровень жидкости для наполнения, отверстие для возврата воздуха наливного клапана блокируется материалом, и наполнение заканчивается.Затем цилиндр опускается под действием опускания кулачка, а газ в полости Б в это время выпускается через выпускной винт.
3. Укупорочная часть бутылки
После наполнения бутылка поступает в укупорочную машину через звездочку трансмиссии.Нож, препятствующий вращению на укупорочной машине, захватывает горлышко бутылки и вместе с защитой горлышка бутылки снаружи укупорочной машины удерживает бутылку в вертикальном положении и предотвращает вращение.Укупорочная головка вращается и вращается под приводом главного вала укупорочной машины, и под действием кулачка осуществляются действия укупорки, укупорки, укупорки и укупорки для завершения всего процесса укупорки.
Укупорочная головка использует магнитное устройство с постоянным крутящим моментом.Когда укупорочная головка пропускает колпачок через укупорочный диск, верхняя крышка будет удерживать колпачок и выпрямлять колпачок, чтобы обеспечить правильное положение колпачка в форме для укупорки и обеспечить качество укупорки.Когда укупорка завершена, укупорочная головка будет скользить против магнитной силы и не повредит крышку бутылки.В то же время, когда укупорочная головка поднимается, укупорочный стержень выталкивает колпачок из формы для укупорки.
Укупорочный диск передает мощность на укупорочную головку через штифтовое колесо, чтобы обеспечить синхронизацию его движения с укупорочной машиной.Крышка входит в укупорочный диск через укупорочный канал, а затем звездочка переноса крышки передает крышки на укупорочную головку отдельно в зависимости от станции.покрытие.
